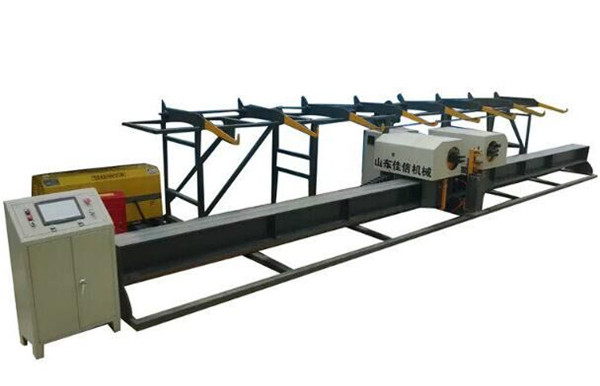

cnc ŝtalo trinkejo fleksante centro maŝino

1. Simpla operacio, aŭtomata longa mezuro, aŭtomata kliniĝanta kaj rapida prototipo.

2. Estas facile ĝustigi la distancon inter la prilaborado kaj la angulo.

3. Komputila programado, povas stoki centojn da grafikaĵoj.

4. Du vojo inteligenta movebla klinado povas fari 12 kapojn movadojn.

5. La efikeco de produktado estas alta. La averaĝa ĉiutaga prilaborado estas 5500/1 homoj, kiuj povas anstataŭigi 22 laboristojn, kiuj estas pli ol 10 fojoj la eligo de tradicia prilaborado.

6. La ekipaĵa investado estas malgranda, la finita produkta prilaborado estas malgranda, kaj la labora kosto reduktas.

7. La ekipaĵo estas ekipita per aera bombo por provizi la gasfonto.

La bloko-diagramo de la procezo-fluo de la kliniĝanta centro de la inteligenta ŝtalo-stango:

Rektan trinkejo de rebar-nutraĵa mekanismo Chain-transdono de bufro-mekanismo Movebla ŝtalo-stana aŭtomata kliniĝanta maŝino (maldekstre), aŭtomata ŝranĉa mekanismo de ŝtalo-stango, Movebla ŝtalo-stango aŭtomata kliniĝanta maŝino (dekstra) Manlibro de finitaj produktoj

Labora principo:

---

La maldekstra kaj dekstra du ŝtalbaraj aŭtomataj fleksiaj maŝinoj estas funkciigitaj de la respektivaj ŝanĝiĝemaj frekvencaj motoroj kaj ĉenoj en la du-vojaj tiraj mekanismoj, kaj respektive estas asignitaj al iliaj respektivaj nulaj pozicioj. Kiam la ŝtala stango devas esti fleksita, la ŝtala stango estas transportita al la guto hoko per la ĉena transpaŝiga me ,anismo, kaj la ŝtala stango estas mane enigita en la lokiĝan fendon de la du aŭtomataj fleksiaj maŝinoj. La ŝtala stango estas fiksita de la streĉa aparato, kaj la rega sistemo ekfunkciigos la kontrolan sistemon, tiel ke la frekvenca konverta bremso de la dudirekta tiradmekanismo pelas la du ŝtalajn stangojn aŭtomate fleksiĝi. La fleksiga maŝino aŭtomate moviĝas al la klinita parto de la ŝtala stango; la fleksanta akso de la maldekstra kaj dekstra ŝtala stango aŭtomata fleksado povas esti fleksita laŭ la instrukcio por kompletigi fleksiĝantan formadon. Post fleksiĝado de la ŝtala stango supre, la dudirekta tiradmekanismo pelas la du ŝtalan stangon aŭtomata fleksiga maŝino por moviĝi al la fleksita formo de la ŝtala stango aŭtomate. La streĉa aparato premas la ŝtalan stangon kaj ripetas la fleksigan agon al la ŝtala stango ĝis kompleta fleksio de la ŝtala stango, la pinĉa mekanismo malfiksas la ŝtalan stangon kaj manlibro estos farita. La finita ŝtala stango estas forprenita.

Post kompletigi la kliniĝantan procezon de la ŝtalo-stango, ripetu la supre agojn.

Modelo		GW-32
Bend Kapacito		Rebar Diametro	Bend-Angulo
		6-28mm	+ 180 °
			-120 °
		32mm	+ 90 °
			-90 °
Kapo moviĝanta rapido (m / s)		0.6
Angulo precizeco (°)		± 0.5
Rapida rapideco (° / s)		60
Longa precizeco (mm / m)		± 1
Malgranda reto longo (mm)		470
Mini flanka trinkejo longo (mm)		90
Potenco (kw)		15
Dimensio (L * W * H)		12m * 2.1m * 1.6m
Pezo (T)		5
Kapablo	Diametro (mm)	10 12 14 16 20 22 25 28 32
	Pecoj	6  5  4  4  3 2  2  1  1

Unu vojo fleksanta ekzemplo

Reversa kliniĝanta ilustrado

Rapida Detaloj

---

Kondiĉo: Nova
Loko de Origino: Shandong, Ĉinio (Mainland)
Marko Nomo: JIAXIN
Modelo Nombro: GW-32
Maŝino Tipo: fleksanta maŝino
Kruda Materiala: Ŝtofa Stango
Materialo / Metalo Pretigita: Karbona ŝtalo
Potenco: Cnc, 15KW
Aŭtomatigo: Aŭtomata
Ekstra Servoj: fleksante
Atesto: ISO 9001: 2000, ISO9001: 2008
Nomo de la produkto: GW32 CNCa #? Talo Trinkejo Bendanta Centro Maŝino
Tipo: rebarkliniĝanta
Koloro: Blua kaj Flava
Pezo: 5000kg
Rapida rapideco: 0.6 m / s
Bendanta Precizeco: ± 0.5 °
Dimensio: 12000 * 2100 * 1600mm
Bend Longo Precizeco: ± 1mm
Post-venda Servo Provizita: Inĝenieroj haveblaj por servi
